交換機的配置一直是弱電人的難點，尤其是在大型網絡中，前面我們?cè)岬疥P(guān)于華為、h3c、銳捷等品牌交換機基本配置，本期我們將通過一個網絡的配置案例，來詳細了解清楚交換機的vlan的創建與實現不同vlan間的隔離。

　　這個實例基本包括了交換機在配置vlan過程中的大部分基礎問題，以H3C交換機為例，我們一起來看下H3C交換機配置。

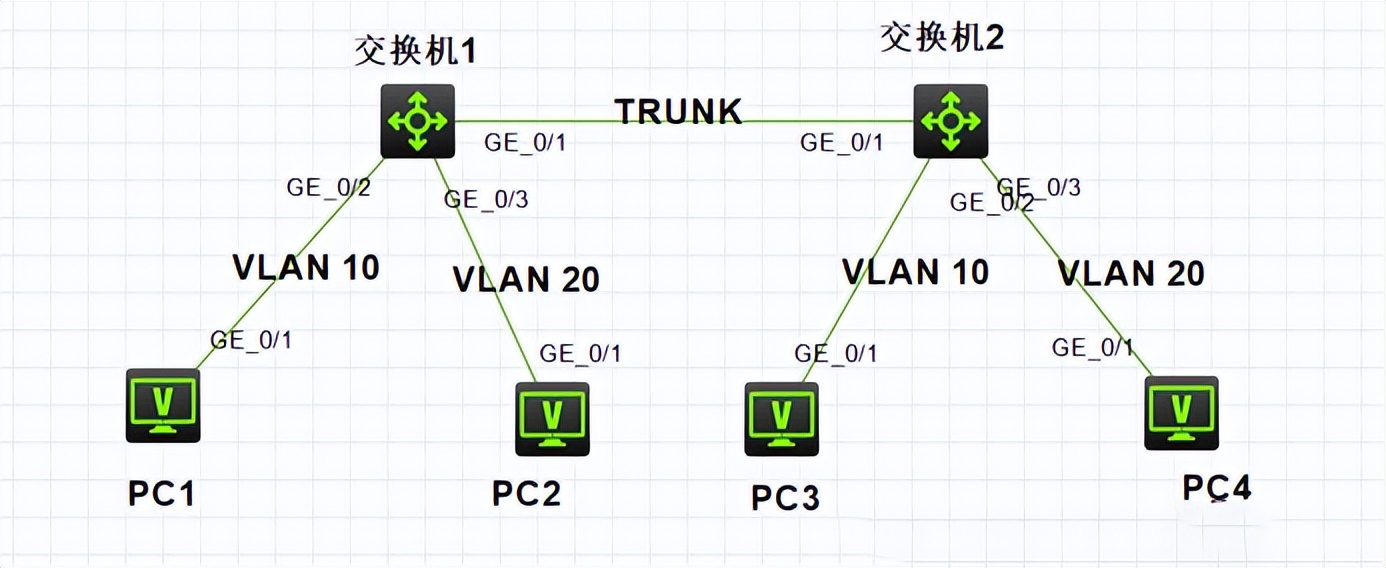

　　一、實例要求與組網拓?fù)鋱D

　　這是一個經典的交換機組網圖，很多項目都是這個組構，我們來重點了解Trunk接口的應用，這也是很多朋友經常不理解的地方。

　　

　　實現同一 Vlan 內的主機互通，不同一 Vlan間的主機隔離。

　　VLAN 10：PC1、PC3；

　　VLAN 20：PC2、PC4；

　　使同vlan的pc能夠互訪，不同vlan的pc不能互訪。

　　二、基本信息配置

　　一、VLAN配置

　　SW1配置

　　system-view

　　[H3C]hostname 交換機SW1

　　[SW1]vlan 10 // 創建 vlan 10

　　[SW1-vlan10]port GigabitEthernet 1/0/2 // 將接口加入 vlan 10

　　[SW1]interface GigabitEthernet 1/0/2 // 進入接口 1/0/2

　　[SW1-GigabitEthernet1/0/2]port link-type access // 配置為 access 模式

　　[SW1]interface GigabitEthernet 1/0/3 // 創建 vlan 20

　　[SW1]interface GigabitEthernet 1/0/3 // 進入接口 1/0/3

　　[SW1-GigabitEthernet1/0/3]port link-type access // 配置為 access 模式

　　SW2配置

　　[SW2]vlan 10 // 創建 vlan 10

　　[SW2-vlan10]port GigabitEthernet 1/0/2 // 將接口加入 vlan 10

　　[SW2]interface GigabitEthernet 1/0/2 // 進入接口 1/0/2

　　[SW2-GigabitEthernet1/0/2]port link-type access // 配置為 access 模式

　　[SW2]vlan 20 // 創建 vlan 20

　　[SW2]interface GigabitEthernet 1/0/3 // 進入接口 1/0/3

　　[SW2-GigabitEthernet1/0/3]port 模擬器 link-type access // 配置為 access 模式

　　二、TrunK配置

　　(1) SW3——SW4 的 Trunk 鏈路調測

　　SW1配置

　　[SW1]interface GigabitEthernet 1/0/1

　　[SW1-GigabitEthernet1/0/1]port link-type trunk

　　[SW1-GigabitEthernet1/0/1]port trunk permit vlan all

　　SW2配置

　　[SW2]interface GigabitEthernet 1/0/1

　　[SW2-GigabitEthernet1/0/1]port link-type trunk

　　[SW2-GigabitEthernet1/0/1]port trunk permit vlan all

　　三、主機 IP 地址配置

　　(1) PC1 網卡 IP 地址配置：192.168.10.10/24(2) PC2 網卡 IP 地址配置：192.168.11.20/24(3) PC3 網卡 IP 地址配置：192.168.10.30/24(4) PC4 網卡 IP 地址配置：192.168.11.40/24

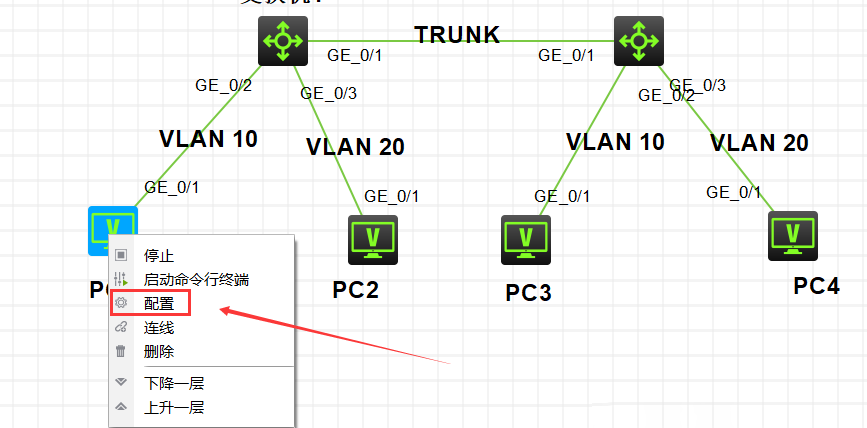

　　鼠標右鍵點擊PC1，點擊配置

　　步驟2

　　

　　最后補充：

　　在配置過程中，如果需要查看當前的配置情況，可以用這些命令。

　　查看配置 接口信息操作

　　[SW1]display interface g1/0/2 // 查看接口信息

　　查看交換機 Vlan 信息

　　[SW1]display vlan brief

　　當然，如果對H3C交換機配置不熟的朋友，可以先用H3C的模擬器進行學習，建議下載HCL_V2.1.1模擬器，可以點擊我們的“閱讀原文”，去H3C官網上面下載。
