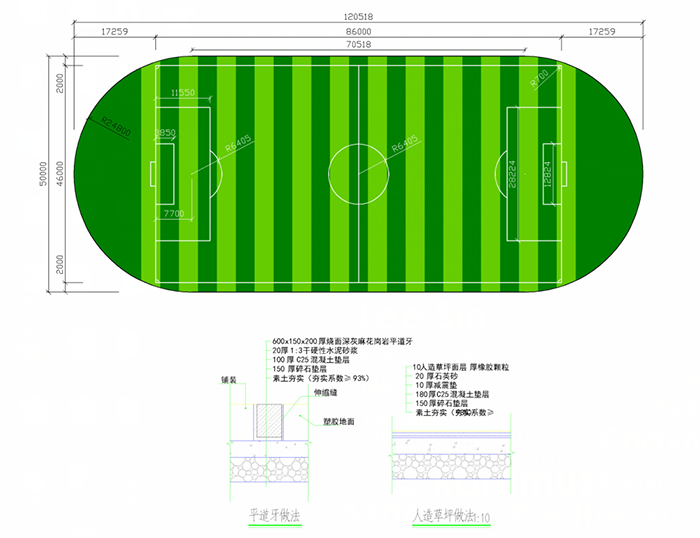

對于很多人來說，人造草坪足球場CAD施工設計圖都看不太懂，其實只要有接觸過的，很容易理解。一個足球場地施工圖包括了草坪鋪裝、基礎建設、排水系統等。下面通過下圖來解讀一下人造草坪足球場的設計圖。

　　一般看到設計圖的時候很明顯看到是這個設計圖是11人制足球場地，線內長度是86米，寬度足球場是46米，這個操場長度是120.5米，寬度是50米，場地緩沖都是2米寬，球門兩邊半圓離邊線是17.25米，半圓半徑是24.8米，球場中心圓半徑是6.4米，中線到邊線的長度是43米，中心點到兩邊的寬度是23米，中心到禁區線是31.5米，兩邊底線離禁區線是11.5米，禁區長度是28.2米，小禁區寬度是12.8米，寬度是3.85米，點球位置離底線距離是7.7米。

　　第二部分就人造草坪做法；首先是人造草坪場地基礎，素土采用機械夯實，壓實系數不小于93%，夯實素土之后再填15cm厚碎石墊層，再鋪18cm厚砼強度等級為C25的混凝土，而且在溫度20度養護28天，抗壓強度不小于25Mpa。鋪好混凝土之后再鋪上SPEE減震墊，鋪上人造草坪之后填充2cm厚的石英砂和1cm厚的環保橡膠顆粒。

　　第三部分是平道牙做法；平道牙安置在場地和塑膠跑道之間，是場地和跑道起銜接作用，并可以保護場地，有利于場地雨水，方便排水作用。素土也是采用機械夯實，壓實系數不小于93%，鋪上15cm后碎石墊層和10cm的C25強度的混凝土，再鋪上2cm厚的1:3干硬性水泥砂漿（干硬性水泥沙漿是塌落度比較低的水泥沙漿，即拌和時加的水比較少，一米高松手自由落在地上就散開呈散粒，“手握成團，落地開花”，以此狀態為準配制砂漿 。前者為普通配合比砂漿），頂面在鋪上60x15x20厚燒面深灰麻花崗巖平道牙，燒面花崗巖色澤好。

　　一個完整人造草坪足球場地CAD設計圖大概內容就這些了。當然這只是簡設計圖單的設計圖，還有比較復雜點的，比如排水系統和一個11人制場地內鑲的幾個五人場場地等等。
